您当前的位置：首页 » 供应信息 » D671X气动软密封蝶阀，气动空气蝶阀，对夹式气动蝶阀

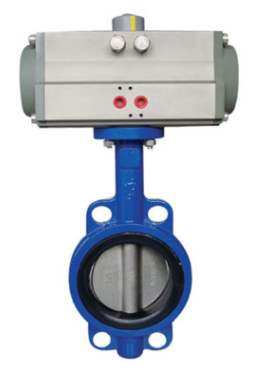

D671X气动软密封蝶阀，气动空气蝶阀，对夹式气动蝶阀
点击图片查看原图
产品： 浏览次数：49D671X气动软密封蝶阀，气动空气蝶阀，对夹式气动蝶阀
品牌： 博耐斯
型号： D671X,D641X
规格： 常温
材质： 铸铁，铸钢，不锈钢，衬氟等
单价： 面议
最小起订量： 1 台
供货总量：
发货期限： 自买家付款之日起 3 天内发货
有效期至： 长期有效
最后更新： 2024-05-20 10:12
  询价
详细信息
 D671X气动软密封蝶阀产品概述：

博耐斯D671X气动软密封蝶阀是在引进国外阀门制造技术的基础上进行特殊设计，精心制造的产品。气动软密封蝶阀配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。采用智能控制与定位时，与国产电气阀门定位器配套，输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制，实现对压力、流量、温度、液位等参数的调节。气动软密封蝶阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开——全闭的动作。气动软密封蝶阀在投产前以及投产后要做好养护工作，为阀门服务于生产运营中起着至关重要的作用，正确和有序的维护保养会保护阀门，使阀门正常发挥功能并且延长气动软密封蝶阀使用寿命。微信：sy1668

D671X气动软密封蝶阀 特点

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性严。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任意方向安装。
7、本阀结构合理，操作灵活，省力，方便。

D671X气动软密封蝶阀 标准参数表

公称通径

50mm~1200mm

法兰标准

ISO7005-2 1988

较大工作压力

1.6MPa

壳体试验压力

1.5倍工作压力

密封试验压力

1.1倍工作压力

工作温度范围

NBR阀座-10oC~80 o C、EPDM阀座-20oC~120oC

允许长期使用温度

NBR阀座0oC~60 o C、,EPDM阀座0oC~100oC

材料

(见《可选材料表》部分)

结构尺寸

ISO5752-88

驱动型式

手柄

50mm~300mm

蜗轮

50mm~1200mm

气动

50mm~1200mm

电动

50mm~1200mm

表面处理

环氧聚酯涂料 、 尼龙11、 烤漆

注：本蝶阀不仅符合ISO,GB标准，同时也兼容世界其它标准

D671X气动软密封蝶阀 可选材料

主要零部件

材质

适用规格

主要零部件

材质

适用规格

阀体

球墨铸铁 灰铸铁 铸钢 不锈钢

50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm

阀杆

不锈钢410不锈钢316不锈钢304碳钢镀镍磷

50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm

阀板

不锈钢CF8不锈钢CF8M球墨铸铁镀镍磷 球墨铸铁覆尼龙

50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm

阀座

丁腈橡胶NBR乙丙橡胶EPDM氟橡胶VITON硅橡胶SEP耐热EPDM耐磨EPDM PTFE

50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm

D671X气动软密封蝶阀 密封圈适用介质、温度推荐表

密封副材质

适用温度

介质类型及适用程度

突出特性

淡水

海水

盐类

强碱

弱碱

强酸

弱酸

天然气

醇类

空气

蒸汽

油类

食品

阀座

丁腈

-12oC~82oC

A

A

A

B

A

D

B

A

C

A

D

A

B

耐油

三元乙丙

-35oC~135oC

A

A

A

A

A

C

A

B

B

A

A

C

A

耐老化

耐腐蚀三元乙丙

-35oC~160oC


A


A


A


A


A


A


A


B


B


A


A


C


A

耐腐蚀、耐老化

氟橡胶

-23oC~135oC

A

A

A

A

A

C

A

A

C

A

A

A

A

耐高温、耐腐蚀

聚四氟乙烯

-10oC~150oC

A

A

A

C

A

A

A

A

A

A

A

A

A

耐腐蚀、耐高温

蝶板

球铁电镀

-30oC~350oC

B

D

C

D

C

D

C

B

A

B

A

A

C

耐热

球铁尼龙覆层

-30oC~100oC


A


A


A


A


A


D


A


A


C


A


D


A


A

抗蚀、耐磨

铝青铜

-273oC~232oC

A

B

C

D

C

D

B

A

A

A

A

A

C

耐热、耐腐蚀

不锈钢

-268oC~316oC

A

B

C

C

B

C

A

A

A

A

A

A

A

耐高温、耐腐蚀

A适用B适用C有限适用D不适用

D671X气动软密封蝶阀 连接尺寸

公称通径

结构长度
(标准值)

外形尺寸
(参考值)

连接尺寸
(标准值)

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

L

H

H0

A

B

D0

n-d

D0

n-d

D0

n-d

50

2

43

63

315

180

65

110

4-14

125

4-18

125

4-18

65

21/2

46

70

330

180

65

130

4-14

145

4-18

145

4-18

80

3

46

83

390

245

72

150

4-18

160

8-18

160

8-18

100

4

52

105

431

240

72

170

4-18

180

8-18

180

8-18

125

5

56

115

455

240

72

200

8-18

210

8-18

210

8-18

150

6

56

137

626

350

93

225

8-18

240

8-22

240

8-22

200

8

60

164

720

350

93

280

8-18

295

8-22

295

12-22

250

10

68

206

800

550

350

335

12-18

350

12-22

355

12-26

300

12

78

230

860

600

350

395

12-22

400

12-22

410

12-26

350

14

78

248

883

600

350

445

12-22

460

16-22

470

16-26

400

16

102

289

972

600

350

495

16-22

515

16-26

525

16-30

450

18

114

320

1043

750

380

550

16-22

565

20-26

585

20-30

500

20

127

343

1098

750

380

600

20-22

620

20-26

650

20-33

600

24

154

413

1236

750

380

705

20-26

725

20-30

770

20-36

700

28

165

478

1431

750

380

810

24-26

840

24-30

840

24-36

800

32

190

525

1488

750

380

920

24-30

950

24-33

950

24-39

900

36

203

620

1615

1250

380

1020

24-30

1050

28-33

1050

28-39

1000

40

216

725

1765

1500

580

1120

28-30

1160

28-36

1170

28-42

1200

48

254

780

1976

1500

580

1340

32-33

1380

32-39

1390

32-48

D671X气动软密封蝶阀结构图:

D671X气动软密封蝶阀结构图
