1、安装前先检查电磁除铁器的线圈绝缘电阻不低于10兆欧，如因受潮绝缘电阻下降，应检查处理，达到使用要求后，方准使用。
2、检查除铁器吊挂装置是否牢，若无问题则可进行安装。
3、安装方式：除铁器由两种安装方式。
(1)倾斜安装：
安装在皮带机头，当带速较快时(大于2m/s)。除铁器可安装在滚筒前位置，当带速较慢时(小于2m/s)除铁器位置要后移，以靠近滚筒(滚筒宜采用非导磁材料)。
(2)两种吊装方式：
QX-A式吊装 四条链索挂在双轨或单轨行走小车上
QX-B式吊装 四条拉杆分别吊在四个固定吊点上
磁芯中心线与皮带机滚筒中心间距S的选定：S与滚筒R、皮带机线速度、物料性质、粘度，还与除铁器倾角、H等诸多因素有关。
产品名称：RCYD-Ⅱ系列自缷式永磁除铁器
出品单位：潍坊沃森重工有限公司
RCYP-Ⅱ系列永磁自缷除铁器简述：
RCYD-Ⅱ系列永磁自缷除铁器是由高性能永磁磁芯、弃铁皮带、减速电机、框架、滚筒等部分组成，与各种输送机配套使用。用于从非磁性物料中自动清除铁磁性物质。与RCYD（C）系列永磁自缷式除铁器相比，其机架缩短，适于装空间受限制的场合。
拥有防爆型。
安装方式请参考RCYD(C)系列永磁自卸式除铁器

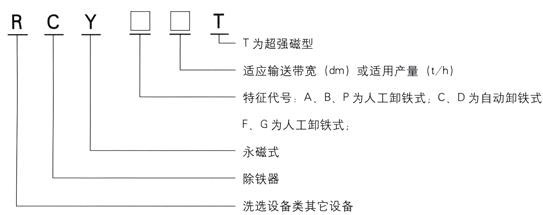

永磁除铁器型号意义的表示：

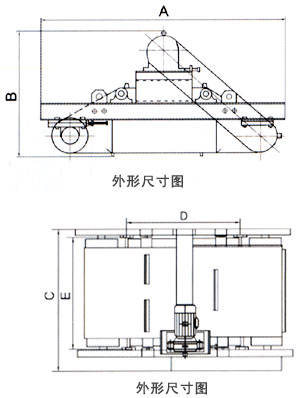

RCYD-Ⅱ系列永磁自缷除铁器外形尺寸：
RCYD-Ⅱ系列永磁自缷式永磁除铁器主要技术参数：
| 型号参数项目 | 适应带宽mm | 额定吊高h=mm | 磁场强度≥mT | 物料厚度≤mm | 驱动功率≤kw | 适应带速≤m/s | 重量Kg | 外型尺寸mm | ||||
| A | B | C | D | E | ||||||||
| RCYD-II-5 | 500 | 150 | 60 | 80 | 1.5 | 4.5 | 780 | 1550 | 850 | 936 | 950 | 755 |
| RCYD-II-6 | 600 | 175 | 60 | 125 | 1.5 | 920 | 1700 | 895 | 1020 | 1000 | 835 | |
| RCYDII-6.5 | 650 | 200 | 70 | 150 | 1.5 | 1060 | 1750 | 895 | 1075 | 1050 | 888 | |
| RCYD-II-8 | 800 | 250 | 70 | 200 | 2.2 | 1320 | 1940 | 935 | 1280 | 1200 | 1080 | |
| RCYD-II-10 | 1000 | 300 | 70 | 250 | 3 | 2080 | 2170 | 1050 | 1530 | 1400 | 1315 | |
| RCYD-II-12 | 1200 | 350 | 70 | 300 | 4 | 2950 | 2450 | 1140 | 1740 | 1500 | 1510 | |
| RCYD-II-14 | 1400 | 400 | 70 | 350 | 4 | 3821 | 2680 | 1140 | 1920 | 1600 | 1780 | |
| RCYD-II-16 | 1600 | 450 | 72 | 400 | 5.5 | 5200 | 2850 | 1215 | 2140 | 1750 | 1860 | |
| RCYD-II-18 | 1800 | 500 | 72 | 450 | 7.5 | 8150 | 3380 | 1290 | 2420 | 2010 | 2120 | |
RCYD-Ⅱ系列永磁自缷式永磁除铁器拥有超强磁型：T1型磁场强度90mT T2型为120mT T3型为150mT
永磁除铁器内部采用高矫顽力，高剩磁的特殊永磁体“钕铁硼”等材料组成复合磁系。具有免维护、磁力强、寿命长、安装简单、使用方便、运行可靠等优点。适用于皮带机、振动输送机、电磁振动给料机、下料溜槽上的非磁性物料中除铁。清除0.1～35公斤的铁磁性物质，内部永磁磁系使用寿命10年以上。 当永磁铁吸附铁磁物较多时，人工用非磁性刮板清除或戴手套摘除，适用于连续工作，含铁较少的场合。永磁自卸式除铁器是由钕铁硼永磁磁芯，弃铁皮带、减速电机、框架、滚筒等部分组成，与各种输送机配套使用，用于从非磁性物料中自动清除铁磁性物质，用于物料中含铁较多的场合。
