SZ型水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性，不溶于水，不含有固体颗粒的气体，以便在密封系统中形成一定的真空度，常用于真空蒸发、真空浓缩、真空干燥、真空抽滤，真空送料等工艺过程。但吸入气体允许混有少量液体它被广泛运用于机械、石油化工、制药、食品、制糖工业及电子领域。 由于在工作过程中，气体的压缩是等温的，所以在压缩和抽吸易燃、易爆气体时，不易发生危险，所以SZ型水环式真空泵应用更加广泛。
SZ型有SZ-1、SZ-2、 SZ-3及 SZ-4四种规格，SZ型水环式真空泵所形成的*大真空度分别在86~95%之间。SZ-1及 SZ-2所能形成的*大压力为1.0~1.4公斤/厘米2，SZ-3及SZ-4在所配电动机功率容许下的*大压力为1.5公斤/厘米2，若增加电动机功率，*大压力为2.1公斤/厘米2。

■ SZ型水环式真空泵型号意义：

■ SZ型水环式真空泵结构说明：

SZ型水环式真空泵由泵体（1）及两个侧盖（2）（3）所组成（图3及图4）侧盖下部有泵脚（a）支撑（图2），在上部是两管子即进气管（c）和排气管（f），这两个管子通过侧盖上的吸气孔（d）及排所孔（g）与泵腔相连，泵体上的进气管与排气管和侧盖上的吸气孔及排气孔相通，轴（4）偏心地安装在SZ型水环式真空泵体中，叶轮（6）用键（5）固定于轴上。叶轮与侧盖之间的间隙，用泵体和侧盖间的垫来调整总间隙，用轴套（17）推动叶轮，从而调整叶轮两端的间隙。此间隙决定气体在泵内由进气口至排气口流动中损失的大小。

　　SZ型水环式真空泵填料函配备在示两侧盖（2）（3）内，在填料后面，有一个水室，水由管子（11）进入此室，一部分水通过填料冷却填料函，另一部分进入泵体，在离心力的作用下沿叶片端面流动而充满于整个叶轮和侧盖之间。
滚珠轴承（8）用圆螺母（9）固定在轴上。
在侧盖侧壁上（图2）排气孔（g）下面有几行圆孔（e）有橡皮阀（球形）关闭，这些孔的得作用是当时轮叶片间的气体压力达到排气压力时，在排气口以前就将气体自动放出，因此就减少了因气体压力过大而消耗的功率。

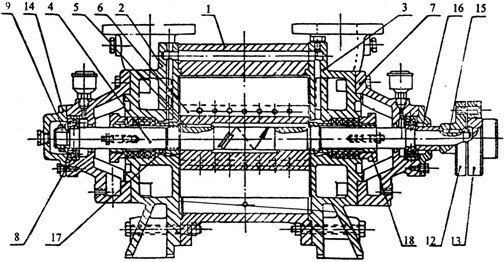

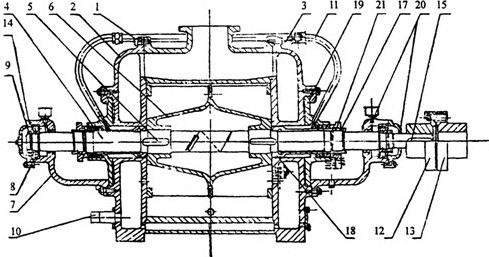

SZ-1及SZ-2的结构图（图3）所示，其与SZ-3及SZ-4结构（图4）不同之处是：进、排气管分别在两个侧盖上，一根管与进气口相通，一根管与排气口相通，泵内无橡皮阀。
进气管（10）与气水分离器联在一起供给泵所需要的循环水，为了使泵腔的两端面间隙和填料得到很好的密封，必须由水封管（11）不断地供给干净的冷水。在联轴器端为了不使轴承内油外漏，因此装有毛毡圈（20）来密封。
