CWB不锈钢磁力旋涡泵是本公司在多年生产W型旋涡泵的经验基础上进行改型设计的新型旋涡泵。该系列泵采用磁力传动结构，无轴封，保证泵能点滴不漏地输送介质，通过多家用户使用证明，该系列泵既具有旋涡泵的小流量，高扬程的特点，又具有磁力泵无泄漏的优点，因而，深受用户的青睐。泵的过流部件采用1Cr18Ni9Ti不锈钢，可无泄漏输送易燃、易爆、剧毒等化学介质。

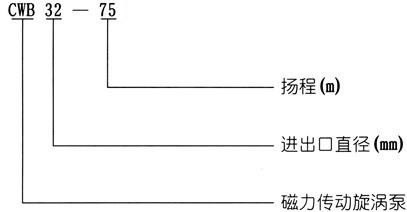

■ CWB不锈钢磁力旋涡泵型号意义：
■ CWB不锈钢磁力旋涡泵工作原理：
磁力旋涡泵（也称涡流泵）是一种叶片泵。主要由叶轮、泵体和泵盖组成。叶轮是一个圆盘，圆周上的叶片呈放射状均匀排列。泵体和叶轮间形成环形流道，吸入口和排出口均在叶轮的外圆周处。吸入口与 排出口之间有隔板，由此将吸入口和排出口隔离开。我们将泵内的液体分为两部分：叶片间的液体和流道内的液体。当叶轮旋转时，在离心力的作用下，叶轮内液体的圆周速度大于流道内液体的圆周速度。又由于自吸入口至排出口液体跟着叶轮前进，这两种运动的合成结果，就使液体产生与叶轮转向相同的“纵向旋涡”。因而得到旋涡泵之名。需要特别指出的是，液体质点在泵体流道内的圆周速度小于叶轮的圆周速度。在纵向旋涡过程中，液体质点多次进入叶轮叶片间，通过叶轮叶片把能量传递给流道内的液体质点。液体质点每经过一次叶片，就获得一次能量。这也是相同叶轮外径情况下，旋涡泵比其它叶片泵扬程高的原因。并不是所有液体质点都通过叶轮,随着流量的增加，“环形流动”减弱。当流量为零时，“环形流动”*强，扬程*高。由于流道内液体是通过液体撞击而传递能量。

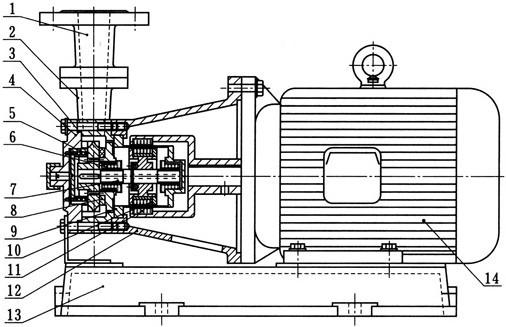

■ CWB不锈钢磁力旋涡泵结构图：
|
1 |
进出口接管 |
2 |
泵壳 |
3 |
密封垫 |
4 |
泵盖组件 |
|
5 |
叶轮 |
6 |
轴承 |
7 |
轴 |
8 |
止推环 |
|
9 |
隔离套 |
10 |
内磁组件 |
11 |
外磁组件 |
12 |
联接架 |
|
13 |
底板 |
14 |
电机 |
|
|
|
|
■ CWB不锈钢磁力旋涡泵适用范围：
CWB不锈钢磁力旋涡泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构。国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。
