CQF工程塑料磁力驱动泵

点击图片查看原图

产品：	浏览次数：22CQF工程塑料磁力驱动泵
品牌：	季诚
单价：	面议
最小起订量：	1 台
供货总量：
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2016-10-17 15:40

详细信息

CQF工程塑料磁力驱动泵产品概述：

CQF型工程塑料磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理、工艺先进、具有全密封、无泄漏、耐腐蚀的特点，其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。工程塑料磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。

■ CQF工程塑料磁力驱动泵型号意义：

■ CQF工程塑料磁力驱动泵结构爆炸图：

注：1、泵体：增强聚丙稀; 2、静环：碳化硅或氧化铝陶瓷；3、动环：填充F4；4、叶轮：增强聚丙稀；5、密封圈：氟橡胶；6、隔板：增强聚丙稀；7、隔离套：增强聚丙稀；8、外磁：HT200+永磁体；9、转子：增强聚丙稀+永磁体；10、主轴：碳化硅或氧化铝陶瓷；11 轴承：填充F4；12、支架：HT200

■ CQF工程塑料磁力驱动泵产品特点：

CQF工程塑料磁力驱动泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵的机械密封无法避免的跑，冒，滴之蔽病，磁力泵选用耐腐蚀，钢玉陶磁，增强聚丙稀作为制造材料，因此它具有良好的抗腐蚀性能，并可以使实输送介质免受污染。

■ CQF工程塑料磁力驱动泵工作原理：

CQF工程塑料磁力驱动泵（简称工程塑料磁力泵），通常由电动机，磁力偶合器和工程塑料离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。CQ系列磁力泵型式及基本参数符合JB／TQ786－89《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

■ CQF工程塑料磁力驱动泵适用范围：

CQF工程塑料磁力驱动泵结构紧凑，外型美观，体积小，躁声低，运行可靠，使用维修方便。可广泛用于化工，制药，石油，电镀，食品，电影照相洗印，科研机构，国防工业等单位抽送酸，碱液，油类稀有贵重液，毒液，挥发性液体，以及循环水设备配套，过率机配套。特别是易漏，易燃，易爆液体的抽送。防爆电动机选用此泵则更为理想。

■ CQF工程塑料磁力驱动泵耐腐蚀性能表（供参考）：

介质名称

浓度

聚丙烯

浓度

A B C

浓度

不锈钢

浓度

陶瓷

%

25℃

50℃

%

20℃

60℃

%

25℃

50℃

%

25℃

50℃

硫酸

60

√

＜30

√

×

＜5

√

×

V

硝酸

25

√

20

√

○

70

V

√

V

盐酸

36

√

＜38

√

×

V

氢氟酸

35

√

40

√

×

0~100

×

醋酸

＜80

√

＜20

√

○

＜20

√

V

氢氧化钠

100

√

70

√

○

×

重铭酸钾

25

√

40~60

V

10~20

V

溴水

×

○

×

○

V

乙醇

√

○

＜50

√

V

√

V

丙酮

√

○

10

○

V

×

四氯乙烷

○

×

50

V

氟利昂22

√

○

V

漂白液

CL13%

√

CL12.5%

○

CL12.5%

×

V

电镀液

√

○

×

V

照相液

√

V

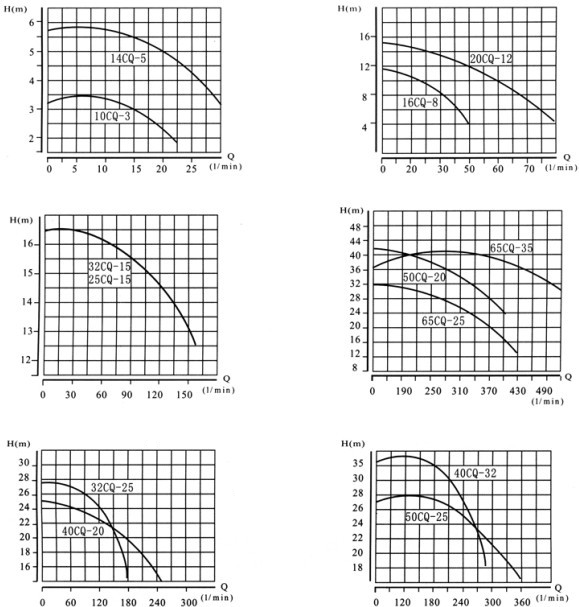

CQF工程塑料磁力驱动泵性能参数：

型号	口径		流量(m³/h)	扬程 (m)	电机功率(kW)	电压 (V)	材质
型号	进口(mm)	出口(mm)	流量(m³/h)	扬程 (m)	电机功率(kW)	电压 (V)	材质
10CQF-3	10	8	0.9	3	0.025	220	工程塑料
14CQF-5	14	10	1.2	5	0.12	220/380
16CQF-8	15	15	1.8	8	0.12	220/380
20CQF-12	25	18	3	12	0.37	220/380
25CQF-15	25	20	5.4	15	1.1	380
32CQF-15	32	25	6.5	15	1.1	380
32CQF-25	32	25	4.8	25	1.1	380
40CQF-20	40	32	10.8	20	2.2	380
50CQF-25	50	40	14.4	25	3	380
50CQF-32	50	40	12.5	32	4	380
65CQF-25	65	50	25	25	5.5	380
65CQF-32	65	50	25	32	5.5	380
注：表中20CQF-12---65CQF-32都可配防爆电机

■ CQF工程塑料磁力驱动泵安装尺寸图：

型号	A	B	C	D	E	F	G	H	J	a	K	M	N	机座螺孔	P	P1	Q	Q1	φ	φ1	连接方式
10CQ-3	63	48	45	55	38	200	105	45	15	84	80	24	16	φ6							管子连接
14CQ-5	90	71	95	107	53	270	120	56	16	130	130	37	18	φ7
16CQ-8	90	70	80	125	59.5	320	160	65	18	115	140	40	18	φ11
20CQ-12	100	80	105	130	59.5	340	160	J73	18	130	160	65	26	φ12
25CQ-15	125	100	140	189.5	67.5	460	205	90		160	240	71.5		φ12	75	65	100	90	12	10	法兰连接
32CQ-15	125	100	140	189.5	67.5	460	205	90		160	240	71.5		φ12	90	75	120	100	12	10
32CQ-25	125	100	140	189.5	67.5	460	230	90		160	260	85		φ12	90	75	120	100	12	10
40CQ-20	140	120	155	235	75	545	220	100		180	290	78.5		φ12	100	90	130	120	14	14
50CQ-25	190	140	190	271	80	620	260	112		245	336	91		φ12	110	100	140	130	14	14
65CQ-25	216	140	200	305	90	695	300	132		280	350	91		φ12	130	110	160	140	14	14
65CQ-35	216	140	200	360	76	720	292	120		280	350	90		φ12	130	110	160	140	14	14
80CQ-35	254	210				890		160						φ12					14	14
80CQ-50	254	210				890		160						φ12					14	14
