D、DG卧式多级离心泵

点击图片查看原图

产品：	浏览次数：71D、DG卧式多级离心泵
品牌：	季诚
单价：	面议
最小起订量：	1 台
供货总量：
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2016-11-16 14:46

详细信息

D、DG卧式多级离心泵供应产品概述：

D、DG型卧式多级离心泵供应系列单吸多级分段式卧式离心泵，是在老产品的DA型泵基础上大胆改进机构并采用先进的水力模型设计而成的高效节能更新换代产品，全部取代老DA型泵，根据输入介质、温度派生出DG、MD、DF系列泵。
■ D、DG卧式多级离心泵供应技术参数：
流量：6.3-300m3/h；
扬程：13-650m；
功率：2.2-400KW；
转速：1450-2950r/min；
口径：φ50-φ200；
温度范围：≤105℃；
工作压力：≤3.0Mpa.
■ D、DG卧式多级离心泵型号意义：

■ D、DG型卧式多级泵产品特点：

1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。

4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

■ D、DG型卧式多级泵结构特点：

D、DG型泵进、出水口均为垂直向上，通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行白润滑，循环水冷却。泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封箱内，箱内要通入一定压力的水，起水封、水冷或水润滑作用。在轴封处装有可更换的轴套，保护泵轴。

次高压泵一般采用滑动轴承、稀油润滑结构，DG85-6 7、DG155-67型泵可采用滑动轴承、稀油润滑，也可采用滚动轴承、干油润滑结构，其余型号均采用滚动轴承、干油润滑结构。中、低压泵的主要零件材料一般采用优质铸铁，次高压泵主要零件采用铸钢或不锈钢。该系列泵通过弹性联轴器由原动机直接驱动，从原动机方向看，泵为顺时针方向旋转。

■ D、DG型卧式多级泵性能参数：

泵型号	转速（r/min）	流量		扬程（m）	效率 (%)	功率（KW）		必需汽蚀余量（m）
泵型号	转速（r/min）	m3/h	L/S	扬程（m）	效率 (%)	轴功率	电机功率	必需汽蚀余量（m）
D DG 6-25×3	2950	3.75	1.04	76.5	33	2.37	5.5	2.0
		6.3	1.75	75	45	2.86		2.0
		7.5	2.08	73.5	47	3.19		2.5
D DG 6-25×4	2950	3.75	1.04	102	33	3.16	7.5	2.0
		6.3	1.75	100	45	3.81		2.0
		7.5	2.08	98	47	4.26		2.5
D DG 6-25×5	2950	3.75	1.04	127.5	33	3.95	7.5	2.0
		6.3	1.75	125	45	4.77		2.0
		7.5	2.08	122.5	47	5.32		2.5
D DG 6-25×6	2950	3.75	1.04	153	33	4.73	11	2.0
		6.3	1.75	150	45	5.72		2.0
		7.5	2.08	147	47	6.39		2.5
D DG 6-25×7	2950	3.75	1.04	178.5	33	5.52	11	2.0
		6.3	1.75	175	45	6.67		2.0
		7.5	2.08	171.5	47	7.45		2.5
D DG 6-25×8	2950	3.75	1.04	204	33	6.31	15	2.0
		6.3	1.75	200	45	7.63		2.0
		7.5	2.08	196	47	8.58		2.5
D DG 6-25×9	2950	3.75	1.04	229.5	33	7.10	15	2.0
		6.3	1.75	225	45	8.52		2.0
		7.5	2.08	220.5	47	9058		2.5
D DG 6-25×10	2950	3.75	1.04	255	33	7.89	18.5	2.0
		6.3	1.75	250	45	9.53		2.0
		7.5	2.08	245	47	10.63		2.5
D DG 6-25×11	2950	3.75	1.04	280.5	33	8.68	18.5	2.0
		6.3	1.75	275	45	10.5		2.0
		7.5	2.08	269.5	47	11.71		2.5
D DG 6-25×12	2950	3.75	1.04	306	33	9.47	18.5	2.0
		6.3	1.75	300	45	11.44		2.0
		7.5	2.08	294	47	12.78		2.5
D DG 12-25×3	2950	7.5	2.08	84.6	44	3.93	7.5	2.0
		12.5	3.47	75	54	4.73		2.0
		15.0	4.17	69	53	5.37		2.5
D DG 12-25×4	2950	7.5	2.08	112.8	44	5.24	11	2.0
		12.5	3.47	100	54	6.30		2.0
		15.0	4.17	92	53	7.09		2.5
D DG 12-25×5	2950	7.5	2.08	141	44	6.55	11	2.0
		12.5	3.47	125	54	7.88		2.0
		15.0	4.17	115	53	8.86		2.5
D DG 12-25×6	2950	7.5	2.08	169.2	44	7.85	15	2.0
		12.5	3.47	150	54	9.46		2.0
		15.0	4.17	138	53	10.64		2.5
D DG 12-25×7	2950	7.5	2.08	197.4	44	9.16	15	2.0
		12.5	3.47	175	54	11.0		2.0
		15.0	4.17	161	53	12.41		2.5
D DG 12-25×8	2950	7.5	2.08	225.6	44	10.47	18.5	2.0
		12.5	3.47	200	54	12.51		2.0
		15.0	4.17	184	53	14.18		2.5
D DG 12-25×9	2950	7.5	2.08	253.8	44	11.78	18.5	2.0
		12.5	3.47	225	54	14.18		2.0
		15.0	4.17	207	53	15.95		2.5
D DG 12-25×10	2950	7.5	2.08	282	44	13.09	22	2.0
		12.5	3.47	250	54	15.76		2.0
		15.0	4.17	230	53	17.73		2.5
D DG 12-25×11	2950	7.5	2.08	310.2	44	14.4	22	2.0
		12.5	3.47	275	54	17.34		2.0
		15.0	4.17	253	53	19.5		2.5
D DG 12-25×12	2950	7.5	2.08	338.4	44	15.7	30	2.0
		12.5	3.47	300	54	18.9		2.0
		15.0	4.17	276	53	27.3		2.5
D DG 25-30×3	2950	15	4.17	102	50	8.33	15	2.2
		25	6.94	90	62	9.88		2.2
		30	8.33	82.6	63	10.7		2.6
D DG 25-30×4	2950	15	4.17	136	50	11.11	18.5	2.2
		25	6.94	120	62	13.1		2.2
		30	8.33	110	63	14.26		2.6
D DG 25-30×5	2950	15	4.17	170	50	13.89	22	2.2
		25	6.94	150	62	16.47		2.2
		30	8.33	137.5	63	17.83		2.6
D DG 25-30×6	2950	15	4.17	204	50	16.67	30	2.2
		25	6.94	180	62	19.77		2.2
		30	8.33	165	63	21.4		2.6
D DG 25-30×7	2950	15	4.17	238	50	19.44	30	2.2
		25	6.94	210	62	23.1		2.2
		30	8.33	192.5	63	24.90		2.6
D DG 25-30×8	2950	15	4.17	272	50	22.22	37	2.2
		25	6.94	240	62	26.4		2.2
		30	8.33	220	63	28.53		2.6
D DG 25-30×9	2950	15	4.17	306	50	25.0	37	2.2
		25	6.94	270	62	29.65		2.2
		30	8.33	247.5	63	32.1		2.6
D DG 25-30×10	2950	15	4.17	340	50	27.8	45	2.2
		25	6.94	300	62	32.9		2.2
		30	8.33	275	63	35.7		2.6
D DG 46-30×3	2950	30	8.33	102	64	13.02	22	2.4
		46	12.5	90	70	16.11		3.0
		55	15.3	81	68	17.84		4.6
D DG 46-30×4	2950	30	8.33	136	64	17.36	30	2.4
		46	12.8	120	70	21.48		3.0
		55	15.3	108	68	23.79		4.6
D DG 46-30×5	2950	30	8.33	170	64	21.7	37	2.4
		46	12.8	150	70	26.85		3.0
		55	15.3	135	68	29.74		4.6
D DG 46-30×6	2950	30	8.33	204	64	26.04	37	2.4
		46	12.8	180	70	32.21		3.0
		55	15.3	162	68	35.68		4.6
D DG 46-30×7	2950	30	8.33	238	64	30.38	45	2.4
		46	12.8	210	70	37.58		3.0
		55	15.3	189	68	41.63		4.6
D DG 46-30×8	2950	30	8.33	274	64	34.72	55	2.4
		46	12.8	240	70	42.95		3.0
		55	15.3	216	68	47.58		4.6
D DG 46-30×9	2950	30	8.33	306	64	39.06	55	2.4
		46	12.8	270	70	48.32		3.0
		55	15.3	243	68	53.53		4.6
D DG 46-30×10	2950	30	8.33	340	64	43.4	75	2.4
		46	12.8	300	70	53.69		3.0
		55	15.3	270	344	59.47		4.6
D DG 46-50×3	2950	30	8.33	166.5	54	25.19	37	2.5
		46	12.8	150	63	29.83		2.8
		55	15.3	138	64	32.3		3.2
D DG 46-50×4	2950	30	8.33	222	54	33.59	45	2.5
		46	12.8	200	63	39.77		2.8
		55	15.3	184	64	43.06		3.2
D DG 46-50×5	2950	30	8.33	277.5	54	41.98	55	2.5
		46	12.8	250	63	49.71		2.8
		55	15.3	230	64	53.83		3.2
D DG 46-50×6	2950	30	8.33	333	54	50.38	75	2.5
		46	12.8	300	63	59.65		2.8
		55	15.3	276	64	64.59		3.2
D DG 46-50×7	2950	30	8.33	388.5	54	58.78	75	2.5
		46	12.8	250	63	69.6	75	2.8
		55	15.3	322	64	72.36	90	3.2
D DG 46-50×8	2950	30	8.33	440	54	67.18	90	2.5
		46	12.8	400	63	79.54		2.8
		55	15.3	368	64	86.12		3.2
D DG 46-50×9	2950	30	8.33	499.5	54	75.57	110	2.5
		46	12.8	450	63	89.48		2.8
		55	15.3	414	64	96.89		3.2
D DG 46-50×10	2950	30	8.33	555	54	83.97	110	2.5
		46	12.8	500	63	99.42		2.8
		55	15.3	460	64	107.66		3.2
D DG 46-50×11	2950	30	8.33	610.5	54	92.37	132	2.5
		46	12.8	550	63	109.36		2.8
		55	15.3	506	64	118.42		3.2
D DG 46-50×12	2950	30	8.33	666	54	100.8	132	2.5
		46	12.8	600	63	119.8		2.8
		55	15.3	552	64	129.2		3.2
D DG 85-45×2	2950	55	15.3	102	63	24.25	37	3.2
		85	23.6	90	72	28.94		4.2
		100	27.8	78	70	30.35		5.2
D DG 85-45×3	2950	55	15.3	153	63	36.38	55	3.2
		85	23.6	135	72	43.3		4.2
		100	27.8	117	70	45.52		5.2
D DG 85-45×4	2950	55	15.3	204	63	48.5	75	3.2
		85	23.6	180	72	57.87		4.2
		100	27.8	156	70	60.7		5.2
D DG 85-45×5	2950	55	15.3	255	63	60.63	90	3.2
		85	23.6	225	72	72.34		4.2
		100	27.8	195	70	75.86		5.2
D DG 85-45×6	2950	55	15.3	306	63	72.75	110	3.2
		85	23.6	270	72	86.81		4.2
		100	27.8	234	70	91.04		5.2
D DG 85-45×7	2950	55	15.3	357	63	84.88	132	3.2
		85	23.6	315	72	101.3		4.2
		100	27.8	273	70	106.2		5.2
D DG 85-45×8	2950	55	15.3	408	63	97.0	132	3.2
		85	23.6	360	72	115.7		4.2
		100	27.8	312	70	121.4		5.2
D DG 85-45×9	2950	55	15.3	459	63	109.1	160	3.2
		85	23.6	405	72	130.2		4.2
		100	27.8	351	70	136.6		5.2
D DG 155-30×2	1480	100	27.8	65	64	27.66	55	3.2
		155	43	60	75	33.77		3.9
		185	51.4	55	75	36.95		4.8
D DG 155-30×3	1480	100	27.8	97.5	64	41.2	75	3.2
		155	43	90	75	50.65		3.9
		185	51.4	82.5	75	55.4		4.8
D DG 155-30×4	1480	100	27.8	130	64	55.32	90	3.2
		155	43	120	75	67.54		3.9
		185	51.4	110	75	73.9		4.8
D DG 155-30×5	1480	100	27.8	162.5	64	69.15	110	3.2
		155	43	150	75	84.42		3.9
		185	51.4	137.5	75	92.37		4.8
D DG 155-30×6	1480	100	27.8	195	64	82.98	132	3.2
		155	43	180	75	101.3		3.9
		185	51.4	165	75	110.8		4.8
D DG 155-30×7	1480	100	27.8	227.5	64	96.81	160	3.2
		155	43	210	75	118.2		3.9
		185	51.4	192.5	75	29.3		4.8
D DG 155-30×8	1480	100	27.8	260	64	110.6	, , 180	3.2
		155	43,	240	75	135.1		3.9
		185	51.4	220	75	147.8		4.8
D DG 155-30×9	1480	100	27.8	292.5	64	124.5	180	3.2
		155	43	270	75	152		3.9
		185	51.4	247.5	75	166.3		4.8
D DG 155-30×10	1480	100	27.8	325	64	138.3	225	3.2
		155	43	300	75	168.8		3.9
		185	51.4	725	75	184.7		4.8
D DG 155-67×3	2950	100	27.8	228	64	97.0	132	3.2
		155	43	200	74	114.7		5.0
		185	51.4	177	72	123.9		6.6
D DG 155-67×4	2950	100	27.8	304	64	129.4	185	3.2
		155	43	268	74	152.9		5.0
		185	51.4	236	72	165.1		6.6
D DG 155-67×5	2950	100	27.8	380	64	161.7	220	3.2
		155	43	335	74	191.1		5.0
		185	51.4	295	72	206.4		6.6
D DG 155-67×6	2950	100	27.8	456	64	194	275	3.2
		155	43	402	74	229.3		5.0
		185	51.4	354	72	247.7		6.6
D DG 155-67×7	2950	100	27.8	532	64	226.4	350	3.2
		155	43	469	74	267.5		5.0
		185	51.4	413	72	289		6.6
D DG 155-67×8	2950	100	27.8	608	64	258.7	350	3.2
		155	43	536	74	305.7		5.0
		185	51.4	472	72	330.3		6.6
D DG 155-67×9	2950	100	27.8	684	64	291.1	440	3.2
		155	43	603	74	344		5.0
		185	51.4	531	72	371.9		6.6
D DG 280-43×2	1480	185	51.4	94	69	68.6	110	3.0
		280	77.8	86	77	85.17		4.7
		335	93.1	76	75	92.4		6.0
D DG 280-43×3	1480	185	51.4	141	69	103	150	3.0
		280	77.8	129	77	127.7		4.7
		335	93.1	114	75	138.7		6.0
D DG 280-43×4	1480	185	51.4	188	69	137.3	230	3.0
		280	77.8	172	77	170.3		4.7
		335	93.1	152	75	184.9		6.0
D DG 280-43×5	1480	185	51.4	235	69	171.6	300	3.0
		280	77.8	215	77	212.9		4.7
		335	93.1	190	75	231.1		6.0
D DG 280-43×6	1480	185	51.4	282	69	205.9	300	3.0
		280	77.8	258	77	255.5		4.7
		335	93.1	228	75	277.3		6.0
D DG 280-43×7	1480	185	51.4	329	69	240.2	350	3.0
		280	77.8	304	77	298.1		4.7
		335	93.1	226	75	323.6		6.0
D DG 280-43×8	1480	185	51.4	376	69	274.5	410	3.0
		280	77.8	344	77	304.7		4.7
		335	93.1	304	75	369.8		6.0
D DG 280-43×9	1480	185	51.4	423	69	308.9	430	3.0
		280	77.8	387	77	383.2		4.7
		335	93.1	3742	75	416		6.0
D DG 280-65×6	1480	185	51.4	408	61	337	500	2.8
		280	77.8	390	73	407.4		3.7
		335	93.1	372	75	452.5		5.0
D DG 280-65×7	1480	185	51.4	476	61	393.1	680	2.8
		280	77.8	455	73	475.3		3.7
		335	93.1	434	75	528		5.0
D DG 280-65×8	1480	185	51.4	544	61	449.3	680	2.8
		280	77.8	520	73	543.2		3.7
		335	93.1	496	75	603.3		5.0
D DG 280-65×9	1480	185	51.4	612	61	505.5	850	2.8
		280	77.8	585	73	611.1		3.7
		335	93.1	558	75	678.8		5.0
D DG 280-65×10	1480	185	51.4	680	61	561.8	850	2.8
		280	77.8	650	73	579		3.7
		335	93.1	620	75	754.2		5.0
D DG 450-60×3	1480	335	93.1	195	72	247.1	360	3.8
		450	125	180	76	289.2		4.9
		500	139	171	78	298.5		6.0
D DG 450-60×4	1480	335	93.1	260	72	329.4	500	3.8
		450	125	240	76	372.3		4.9
		500	139	228	78	398		6.0
D DG 450-60×5	1480	335	93.1	320	72	411.8	680	3.8
		450	125	300	76	465.4		4.9
		500	139	285	78	497.5		6.0
D DG 450-60×6	1480	335	93.1	390	72	494.2	680	3.8
		450	125	360	76	558.5		4.9
		500	139	242	78	597		6.0
D DG 450-60×7	1480	335	93.1	455	72	576.5	850	3.8
		450	125	420	76	651.5		4.9
		500	139	399	78	696.5		6.0
D DG 450-60×8	1480	335	93.1	520	72	658.9	850	3.8
		450	125	480	76	744.6		4.9
		500	139	456	78	796		6.0
D DG 450-60×9	1480	335	93.1	585	72	741.2	1050	3.8
		450	125	540	76	837.7		4.9
		500	139	513	78	823.6		6.0
D DG 450-60×10	1480	335	93.1	650	72	930.8	1050	3.8
		450	125	600	76	995.1		4.9
		500	139	570	78			6.0

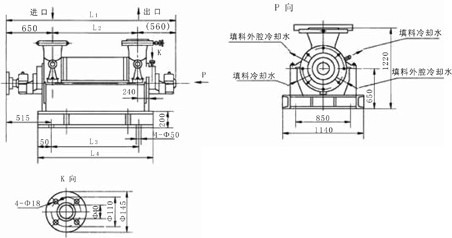

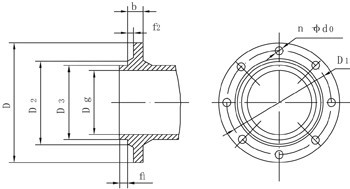

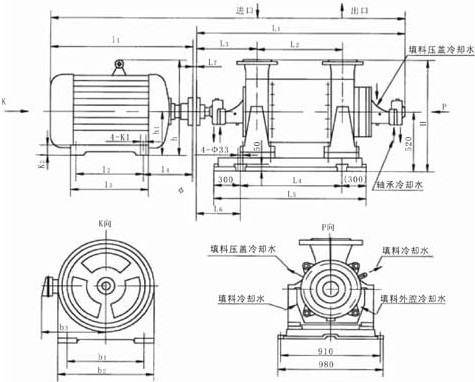

D、DG型卧式多级泵安装尺寸图(中低压)：

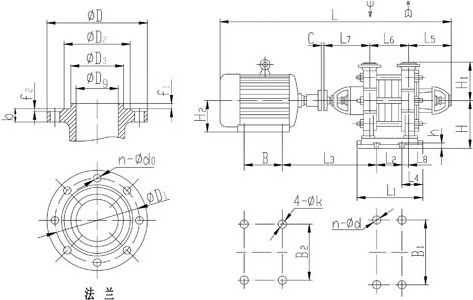

D、DG型卧式多级泵安装尺寸替(中低压)本身底座

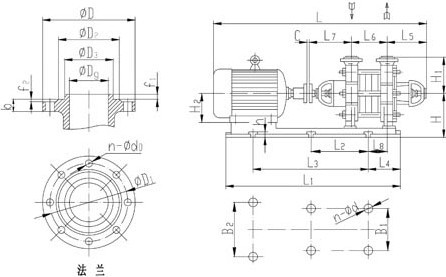

D、DG型卧式多级泵安装尺寸(中低压)公用底座

DG6-25型泵(公用底座)

级数	L	L1	12	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
2	1047	855		575	145	240	130	275	85	2	350	350	275	170	100	30	4-φ24
3	1192	965		645	190		180		55		370	370			132
4	1242						230		105
5	1292						280		155
6	1478	1215		820	230		330		105		360	430	260		160
7	1528						380		155
8	1578	1430		920	300		430		170		410	480	270			35
9	1628						480		170
10	1723	1500		990	350		530		170		365	460	280			40
11	1773						580		220
12	1823						630		270

DG6-50型泵(公用底座)

级数	1	11	12	13	14	15	16	17	18	C	B1	B2	H	H1	H2	h	n-φd
2	1407	1170	600	840	190	284	160	343	5	2	480	480	260	215	160	35	4-φ24
3	1467	1170		840	190		220		70		480	480
4	1572	1230		845	210		280		140		460	460
5	1654	1310		880	240		340		190		465	465			180
6	1822	1650		990	415		400		155		445	510	280		200
7	1882						460		215
8	1942						520		275
9	2002						580		335
10	2097	1750		1305	220		640		155
11	2157	1750		1305	220		700		215		470	545	305		225
12	2335	2000		1200	400		760		329		460	595	330		250		6-φ30

DG12-25型泵(公用底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
2	1067	965		645	190	240	130	275	45	2	370	370	250	170	132	30	4φ24
3	1192						180		55
4	1378	1120		745	205		230		75		360	440	255		160	35
5	1428						280		125
6	1478	1215		820	230		330		105		360	430				30
7	1528						380		155
8	1623	1430		920	300		430		170		410	480	270			35
9	1673						480		170
10	1743	1490		975	355		530		185		365	470	280		180	30
11	1793						580		235
12	1952	1640		965	445		630		365		350	500	350		200	45

DG12-50型泵(公用底座)

级数	L	L1	L2	L3	L4	15	16	17	18	C	B1	B2	H	H1	H2	h	n-φd
2	1412	1230		845	210	284	160	345	15	5	460	460	260	215	160	30	4-φ24
3	1517						220		75
4	1597	1310		880	240		280		130		460	465			180
5	1762	1650		990	415		340		120		445	510	280		200	35
6	1822						400		185
7	1882						460		245
8	1982	1750		1305	220		520		-5		470	545	315		225
9	2042						580		55
10	2204	1870	500	1200	420		640		288		460	595	330		250		6-φ30
11	2264						700		348
12	2407	2000	600	1300	400		760		329			645	360		280

DG25-30型泵(公用底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
2	1416	1170		840	190	285	165	345	5	5	480	480	260	210	160	35
3	1481	1170		840	190		230		70		480	480
4	1591	1230		845	210		295		140		460	460
5	1680	1310		880	240		360		190		465	465			180	30
6	1850	1440		930	310		425		210		465	510	280		200	35	4-φ24
7	1915	1650		990	415		490		245		445	510
8	1980						555		310
9	2045						620		375
10	2150	1750		1305	220		685		155		470	545	315		225

DG25-50型泵(公用底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
3	1637	1240		665	280	355	250	345	175	2	500	500	360	270	180	40	4-φ24
4	1802	1430		900	250		310		100		520	520	320		200	45
5	1862	1430		900	250		370		160		520	520	320		200	45
6	1962	1560	530	1060	235		430		165		560	560	365		225	40	6-φ24
7	2137	1740	555	1120	360		490		125		530	600	350		250
8	2267	2040	725	1470	380		550		120		500	720	430		280
9	2327						610		110
10	2387						670		170
11	2497						730		230
12	2753	2200	745	1490	370		790		270		510	730	440		315	50

DG46-30型泵(公用底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
2	1416	1170		840	190	285	165	345	5	5	485	485	260	210	160	40	4-φ24
3	1546	1170		840	140		230		130		485	485	260		180	40
4	1720	1440		930	310		295		140		465	510	280		200	30
5	1785						360		190
6	1850						425		210
7	1955	1560		1110	230		490		50		460	540	315		225	35
8	2135	1750		1120	390		555		260		480	610	330		250	30
9	2200	1750		1120	390		620		325		480	610	330		250
10	2335	1910		1240	410		685		340		470	660	360		208

DG46-50型泵(公用底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
2	1682	1430		900	250	355	190	345	-15	2	520	520	320	270	200	45	4-φ24
3	1742	1430		900	250		250		45		520	520	320		200	45	4-φ24
4	1842	1560	530	1060	235		310		0		560	560	365		225	40	6-φ24
5	2017	1740	555	1115	360		370		100		530	600	350		250
6	2147	2040	725	1470	380		430		-30		500	720	430		280
7	2257						490		60
8	2317						550		120
9	2573	2200	745	1490	307		610		110		510	730	440		315	50
10	2703						670		170
11	2763						730		230
12	2823						790		270

DG85-45型泵(公用底座)DG85-45型泵(本身底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B	B1	B2	H	H1	H2	h	n-φd	4-φK
4	2014	600	330	707	135	304	351	340	3	4	368	520	460	345	250	280	40	4-φ24	φ24
5	2137	750	380	694	190		425		40		419	535	535			280			φ24
6	2408			785			499		53		406					315			φ28
7	2552			821			573		90		457
8	2626	900	525	797			647		61			510	510					4-φ26
9	2700	900	525	816			721		98			510	510					4-φ26

DG85-67型泵(本身底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B	B1	B2	H	H1	H2	h	n-φd	4-φK
3	2465	765	400	880.5	182	479	371	559	-14	4	419	600	457			280	50		φ24
4	2743			950.5			459		29.5		406		508
5	2901			994.5			547		73.5		457						60
6	2989	945	580	948.5			635		27.5					420	350	315		4-φ30
7	3007	945	580	992.5			723		71.5							315	50		φ28
8	3395	1125	760	946.5			811		25.5		560
9	3483	1125	760	990.5			899		69.5		560		610			355	60

DG120-50型泵(公用底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
2	1912	1430		900	265	304	260.5	353.5	202	4	595	595	355	300	250	50	4-φ28
3	2119	1635		1000	300		347.5		237		545	650	385		280		4-φ28
4	2466	1895		1200			434.5					735	435		315		6-φ40
5	2253	1895	500	1200			521.5					735
6	2640	2210	550		400		608.5		337			750
7	2727			1350			695.5				550
8	2814			1350			782.5
9	2901	2370	800	1600			869.5					860	485		355

DG155-67型泵(本身底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B	B1	B2	H	H1	H2	h	mφd	4-φK
3	2725	765	400	906.5	182	479	371	559	-14	4		600	508	420	350	315	50	4-φ30	φ28
4	2743			950.5			459		29.5		457		508			315
5	3131			995.5			547		73.5		560		610			355
6	3219	945	580	987.5			635		27.5
7	3308	945	580	1031			723		71.5	5	630
8	3295	1125	760	985.5			811		25.5		630
9	4634	1125	760	1095			899		69.5		1000		710			400			φ32

■ D、DG型卧式多级泵安装尺寸图(次高压)：

泵型号	L1	L2	L3	L4
D0150-1006	2005	795	1085	1185
DG150-1007	2110	900	1190	1290
DG150-1008	2215	1005	1295	1395
DG150-1009	2320	1110	1400	1500
DG150-10010	2425	1215	1505	1605

泵型号	泵部分									泵部分
	L	L1	L2	L3	L4	L5	L16	1/	H	11	12	13	14	b1	b2	b3	h	h1	k1	k2
DG25-80×6	2480	1426	536	439	432	1032	532	4	870	1050	419	560	330	457	550	580	640	280	24	30
DG25-80×7	2559	1505	615
DG25-80×8	2828	1584	694		590	1190				1240	406	550	356	508	744	645	865	315	28	40
DG25-80×9	2977	1663	773							1310	457	600
DG25-80×10	3056	1742	852		827	1427
DG25-80×11	3135	1821	931								508	650
DG25-80×12	3214	1900	1010
DG45-80×6	2740	1426	536	439	432	1032
DG45-80×7	2819	1505	615
DG45-80×8	2898	1584	694		590	1190
DG45-80×9	3537	1663	773							1870	900	1420	485	630	770	800	1170	355
DG45-80×10	3616	1742	852		827	1427
DG45-80×11	3695	1821	931
DG45-80×12	3774	1900	1010
DG85-80×7	3575	1700	630	432	590	1032	643	5	880	1870	900	1510
DG85-80×8	3655	1780	710	543		1190
DG85-80×9	3735	1860	790
DG85-80×10	3815	1940	870		827	1427
DG85-80×11	3895	2020	950
DG85-80×12	3975	2100	1030							2090	1000	1510	545	710	810	850	1330	400	35

■ D、DG型卧式多级泵法兰尺寸：

泵型号	进口法兰								出口法兰
泵型号	Dg	D	D1	D2	D3	b	f1/f2	n-φd0	Dg	D	01	D2	D3	b	f1/f2	n-φd0
DG6-25	40	130	100	80		16	-/3	4-13.5	40	150	110	88	75	20	4/3	4-17.5
DG6-50	50	160	110	90		30	/3	4-13.5	50	175	135	105	87	28	4/3	4-23
DG12-25	50	140	110	90		16	-/3	4-13.5	40	150	110	88	75	20	4/3	4-17.5
DG12-50	50	160	110	90		30	-/3	4-13.5	50	175	135	105	87	28	4/3	4-23
DG25-30	65	160	130	110		16	-/3	4-13.5	65	185	145	122	109	24	4/3	8-17.5
DG25-50	80	215	170	133	120	30	4/3	8-22	80	215	170	133	120	30	4/3	8-22
DG46-30	80	190	150	128		18	4/3	4-17.5	65	185	145	122	109	24	4/3	8-17.5
DG46-50	80	215	170	133	120	30	4/3	8-22	80	215	170	133	120	30	4/3	8-22
DG85-45	100	210	170	148		18	-/3	4-17.5	100	235	190	158	149	28	4.5/3	8-22
DG85-67	150	345	280	212	203	33	4.5/3	8-33	150	345	280	212	203	33	4.5/3	8-33
DG120-50	125	240	200	178		20	4.5/3	8-17.5	125	270	220	184	175	30	4.5/3	8-26
DG155-30	150	285	240	212		26	4.5/3	8-22	150	300	250	212	203	34	4.5/3	8--26
DG155-67	150	345	280	212	203	33	4.5/3	8-33	150	345	280	212	203	33	4.5/3	8-33
DG25-80	80	195	160	135		25	-/3	8-18	65	220	170	138	109	28	4/3	8-25
DG45-80	80	195	160	135		25	-/3	8-18	65	265	170	138	109	28	4.5/3	8-25
DG85-80	100	215	180	155		25	-/3	8-18	100	350	210	172	149	34	4.5/3	8-30
DG150-100	200	360	310	278		34	-/3	12-23	150	350	290	250	203	46	4.5/3	12-34

■ D、DG型卧式多级泵安装安装说明：

    D、DG型卧式多级泵安装时除满足一般要求外，还应注意以下几点：
    安装泵的基础平面应用水平仪找平。基础水泥凝固后，应检查底座和地脚螺栓孔是否松动；
    电机、泵和底座组装后，应严格检查泵轴和电机轴的同心度，保证两轴心线在同一水平线上；
    电机和水泵组装时，应将泵联轴器端轴伸向外拉出，保证泵和电机两联轴器端面的轴向间隙值；
    D、DG型卧式多级泵的吸入管路和压出管路应有各自的支架，泵只能承受自身内力，不能承受任何外力，以免将泵压坏；

我们严格执行《售后服务承诺书》，我们深信优质、系统、全面、快捷的服务是事业发展的基础。经过多年的不断探索和进取，我们坚信"以客户为核心，以产品质量为根本"的服务理念。并以严格的管理、先进的技术创建国内泵业一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，达到顾客满意"的质量方针，坚持"用户**"的原则，构建良好的销售服务体系，为客户提供优质的售前、售中及售后服务!
       一、售前服务承诺
1、提供专业咨询。在2小时之内答复您提出的专业技术问题。
2、提供详细资料。在一个工作日内完成客户要求的合理的资料需求。
3、提供合理报价。在2小时之内为您提供合理报价。
       二、售中服务承诺　　
1、确认订单后拟订合同并严格履行合同内容。
2、自觉遵守合同法的规定，确保合同及技术协议顺利履行。
3、竭力按时按量为您提供优质产品，并采用*优运输方式，确保您收到货物完好无缺。
4、积极与客户沟通，尊重用户需求与安排，为用户提供周到的技术支持。
5、我们承诺无论合同金额大小，所有客户享受的服务都是公平的。
        三、售后服务承诺
1、任何由季诚出厂的产品均享有出厂当日起算的十二个月的质保期（易损件除外）。
2、任何由季诚出厂的产品出货前均经过严格的质量检测。
3、质保期间产品出现任何问题，如查明确为产品本身质量问题，我们将严格落实“包退、包修、包换”的品质承诺，请放心购买和使用由季诚出厂的每一款产品

询价单

永嘉县季泵业有限公司

水泵。阀门产品生产及配件销售
