ZX卧式自吸式清水离心泵

点击图片查看原图

产品：	浏览次数：83ZX卧式自吸式清水离心泵
品牌：	季诚
单价：	面议
最小起订量：	1 台
供货总量：
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2016-11-16 14:46

详细信息

ZX卧式自吸式清水离心泵产品概述：

季诚ZX卧式自吸式清水离心泵简称自吸泵）。该型式泵与其它型式的自吸离心泵比较，因为泵本身设有逆止阀，结构*为简单；工作*为可靠；无故障工作时间长，维护、使用方便、体积小、重量轻、效率高、在设计上做了特别的考虑与相同口径的泵比较，排量大、性能高。
ZX自吸式清水离心泵在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。ZX自吸式清水离心泵广泛适用石油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、喷灌。供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。

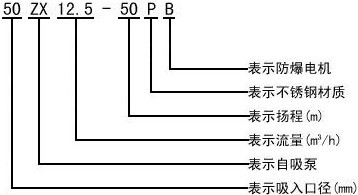

■ ZX卧式自吸式清水离心泵型号意义：

■ZX卧式清水自吸泵性能范围：
   流量：3.2～550m3/h
   扬程：12～80m
   电机功率：0.75～132kw
   口径：25～300mm
   吸程：5～6.5m
■ ZX卧式自吸式清水离心泵产品用途：
ZX型自吸式单级离心泵是卧式自吸离心泵适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
ZX型自吸式单级离心泵适用于清水、海不、水及带有酸、碱度的化工介质液体和带有一般糊装的浆料（介质粘度≤100厘珀、含固量可达30%以下）。
装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农药、苗圃、果园、茶园的良好机具。
ZX型自吸式单级离心泵可和任何型号、规格的压滤机配套使用，将浆料送给滤机进行压滤的*理想配套泵种。
■ZX卧式清水自吸泵结构图：

序号	部件名称	序号	部件名称
1	进口接管	5	叶轮
2	进口单向阀	6	机械密封
3	出水接管	7	轴承座
4	泵体	8	泵轴

■ ZX卧式自吸式清水离心泵结构说明：
ZX型自吸式单级离心泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以完全混合，在离心力的作用下，液体夹带着气体向呐卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混世魔王合，在高速旋转的叶轮作用下，又流向叶轮外缘……随着这个过程周而复始地进行下去，吸入管路中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。
在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70℃时，可在冷却室处通过任意一只冷却液管接头，注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度，并影响到泵的效率和自吸性能时，应给予更换。
■ ZX型自吸式单级离心泵维护与拆卸：

    ZX型自吸式单级离心泵的特点是结构简单可靠，经久耐用。在泵正常情况下，一般不需要经常拆开保养。当发现故障后随时给予排除即可。
    1.维护该泵时应注意几个主要部位。
      A.滚动轴承：当泵长期运行后，轴承磨损到一定程度时，须进行更换。
      B.前密封环、后密封环：当密封环磨损到一定程度时，须进行更换。
      C.机械密封：机械密封在不漏液的情况下，一般不应拆开检查。若轴承体下端泄漏口处产生严重泄漏时，则应对机械密封进行拆检。装拆机械密封时，必须轻取轻放，注意配合面的清洁，保护好静环和动环的镜面，严禁敲击碰撞。因机械密封而产生泄漏的原因主要是摩擦付镜面拉毛所至。其修复办法，可对磨擦付端面进行研磨使恢复镜面。机械密封产生泄漏的另一原因是“O”形橡胶密封圈(或缓冲垫)安装不当、或者变形老化所至。此时则需调整或更换“O”形密封固进行重新装配。
    2.泵拆装顺序：
      A.拆下电动机或脱出联轴器。
      B.拆出轴承体总成，检查叶轮和前口环的径向间隙，检查叶轮螺母有无松动。
      C.拆下叶轮螺母，拉出叶轮，检查叶轮和后密封环的径向间隙。
      D.松出机械密封的紧定螺钉，拉出机械密封的动环部分，检查动、静环端面的贴合情况，检查“O”形密封圈(或缓冲垫)的密封情况。
      E.旋出联轴器的紧定螺母，拉出联轴器。
      F.拆下轴承端盖，拆出泵轴和轴承。
      G.安装时以相反顺序进行装配即可。

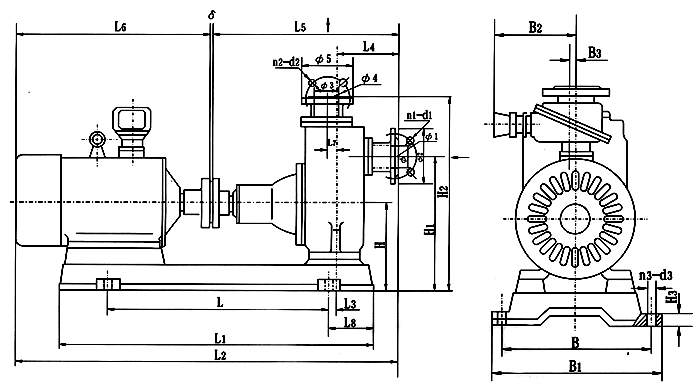

ZX型自吸式单级离心泵安装尺寸：

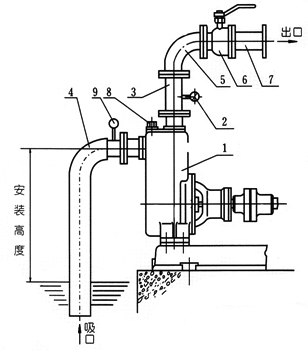

	1	泵
	2	压力表
	3	出口垂管
	4	吸人硬喉管
	5	弯头
	6	流量控制阀
	7	出口管路
	8	加液螺塞
	9	真空表

    1、在自吸离心泵与电动机直联传动时，应注意泵轴与电动机输出的同轴度；泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响，因此必须仔细认真地安装和校正。
    2、泵联轴器必须用螺母紧固好，并锁紧螺母，谨防螺母松动，否则易引起叶轮窜动，造成机械故障。
    3、为使泵体内能够保持一定的储存液，以达到较好的自吸能力和防止机械密封的干磨擦，必须使泵的进口高于泵轴中心线。
    4、吸入管路的安装应注意：
      A.吸入口的安装高度不能超过5米，在条件许可时，吸入口的安装高度应尽可能地低于水池*低的储水平面，并尽量缩短吸入管的长度，少装弯头，这样有利于缩短自吸时间，提高自吸功能。
      B.吸入管路中的阀门、法兰等应严防漏气或渗漏液体，即吸入管路不允许有漏气现象存在。
      C.应防止泵体内吸入固体等杂物，为此吸入管路上应设置过滤器。过滤器的有效过流面积应为吸入管截面的2-3倍，过滤器应定期检查。
      D.吸入管路和吐出管路应有自己的支架，泵体本身不允许承受管路的负荷。
    5、泵在安装时，应使泵及管路的静电接地电阻达到其规定要求。
    6、安装时应严格检查泵壳及管路中有无石块，铁砂等杂物。
    7、校正泵联轴器及电机动联轴器的安装间隙及同轴度，其不同轴度允许偏差为0.1毫米。泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。
    8、在机组实际运转3-4小时后，作*后检查，如无不良现象，则认为安装已妥，在试运转中应检查轴承的温度，轴承体的温度不宜超过70℃。
    9、该泵轴承体凡设有冷却室装置的冷却水接头供配内孔为φ12的胶管或塑料管之用，其螺纹尺寸为M12×1.75。
   10、在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体时，应在泵的出口处加接排气小管及阀。

型号	L	L1	L2	L3	L4	L5	L6	L7	L8	ζ	H	H1	H2	H3	B	B1	B2	B3
25ZX3.2-20	320	615	791	75	155	450	339	38	155	2	195	300	436	20	280	320	225	4
25ZX3.2-32	350	580	732	45	125	391	339	重合	115	2	200	320	450	15	300	330	225	重合
40ZX6.3-20	320	615	791	75	155	450	339	38	150	2	195	300	436	20	280	320	225	重合
40ZX10-40	500	795	990	33	173	515	470	重合	145	3	220	380	530	30	370	410	225	重合
50ZX15-12	320	615	777	80	131	406	369	重合	150	2	185	305	436	20	280	320	225	4.5
50ZX18-20	440	680	833	25	152	436	394	重合	120	3	193	323	475	25	320	360	225	7
50ZX12.5-32	440	680	837	50	143	445	440	重合	120	2	213	353	503	25	320	360	225	5
50ZX20-30	500	795	990	33	173	515	470	重合	145	3	220	380	530	30	370	410	225	重合
50ZX14-35	500	795	990	33	173	515	470	重合	145	3	220	380	530	30	370	410	225	重合
50ZX10-40	440	680	857	55	143	445	470	重合	120	2	213	353	503	25	320	360	225	5
50ZX12.5-50	480	870	977	74	142	454	520	重合	195	3	220	380	540	30	360	404	240	5
50ZX15-60	510	870	1064	60.5	230	541	520	重合	180	3	270	440	600	25	380	410	240	8
50ZX20-75	600	1000	1212	87.5	230	541	668	重合	200	3	280	450	630	25	415	445	240	8
65ZX30-15	440	680	864	36	135	421	440	重合	120	3	203	333	473	25	320	360	225	8
65ZX25-32	480	870	989	63	148	466	520	重合	195	3	220	370	530	30	360	404	240	8
80ZX35-13	440	680	884	42	145	441	440	重合	120	3	203	343	493	25	320	360	225	9
80ZX43-17	500	795	949	25	152	476	470	重合	145	3	220	370	530	30	370	410	225	12
80ZX40-22	480	870	999	61	152	476	520	重合	195	3	220	370	530	30	360	404	240	12
80ZX50-25	480	870	1080	70.5	270	557	520	70	195	3	225	406	595	30	360	404	240	重合
80ZX50-32	480	870	1080	70.5	270	557	520	70	195	3	225	406	595	30	360	404	240	重合
80ZX60-55	600	1025	1269	95	200	558	708	重合	200	3	280	450	655	25	415	445	240	10
80ZX60-70	730	1170	1404	38	211	656	745	重合	195	3	300	490	705	30	460	510	240	10
100ZX100-20	600	1000	1246	87.5	202	575	668	重合	200	3	260	420	590	30	415	445	240	重合
I00ZX100-40	660	1060	1392	115	215	647	743	重合	200	2	320	490	710	25	460	510	240	12
100ZX100-65	780	1320	1566	116	230	743	820	重合	270	3	335	555	785	30	546	596	290	14
100ZX70-75	780	1320	1566	116	230	743	820	重合	270	3	335	555	785	30	546	596	290	14
150ZX160-55	950	1450	1788	30	360	900	885	重合	250	3	390	760	990	30	560	620	290	重合
150ZX170-65	950	1500	1853	91	360	900	950	重合	275	3	390	760	990	30	650	700	290	重合
150ZX150-80	950	1500	1853	91	362	900	950	重合	275	3	390	760	990	30	650	700	290	重合
200ZX400-32	900	1620	2083	165	470	1127	953	重合	360	3	440	800	1170	30	710	770	290	30
200ZX280-63	1000	1860	2242	210	430	1180	1060	重合	430	2	500	900	1220	40	760	840	330	22
200ZX350-6	1000	1860	2452	230	430	1180	1270	重合	430	2	535	935	1255	40	760	840	330	22
250ZX550-32	1000	1860	2628	195	875	1604	1031	重合	430	3	470	11 10	1290	30	760	840	330	35
250ZX400-50	1000	1860	2604	240	792	1542	1060	重合	430	2	500	1100	1300	40	760	840	330	25
250ZX450-55	1200	2000	2814	210	792	1542	1270	重合	400	2	500	1100	1300	40	900	980	400	25
250ZX400-75	1200	2000	3000	195	800	1647	1350	重合	400	3	550	1150	1420	40	900	980	400	24
300ZX600-32	1000	1860	2808	195	995	1724	1081	重合	430	3	470	1230	1330	30	760	840	330	35
300ZX500-50	1200	2000	2962	170	890	1690	1270	重合	400	2	550	1210	1440	40	900	980	400	30
300ZX550-55	1200	2000	3042	170	890	1690	1350	重合	400	2	550	1210	1440	40	900	980	400	30

■ZX型自吸式单级离心泵性能参数：

型号	流量Q		扬程 (m)	吸程 (m)	转速 (r/min)	自吸性能 (min/5m)	功率(Kw)
型号	(m 3 /h)	(L/s)	扬程 (m)	吸程 (m)	转速 (r/min)	自吸性能 (min/5m)	轴功率	电机功率
25ZX3.2-20	3.2	0.9	20	6.5	2900	1.9	0.46	1.1
25ZX3.2-32	3.2	0.9	32	6.5	2900	1.8	0.8	1.5
40ZX6.3-20	6.3	1.8	20	6.5	2900	1.9	0.87	1.5
40ZX10-40	10	2.8	40	6.5	2900	1.5	2.7	4
50ZX15-12	15	4.2	12	6.5	2900	2.4	1.1	1.5
50ZX18-20	18	5	20	6.5	2900	1.9	1.8	2.2
50ZX12.5-32	12.5	3.5	32	6.5	2900	1.5	2.1	3
50ZX20-30	20	5.6	30	6.5	2900	1.5	2.6	4
50ZX14-35	14	3.9	35	6.5	2900	1.5	2.7	4
50ZX10-40	10	2.8	40	6.5	2900	1.5	2.7	4
50ZX12.5-50	12.5	3.5	50	6.5	2900	1.4	4.3	5.5
50ZXZX15-60	15	4.2	60	6.5	2900	1.3	6.2	7.5
50ZX20-7.5	20	5.6	7.5	6.5	2900	1.3	9.8	11
65ZX30-15	30	8.3	15	6.5	2900	2	1.9	3
65ZX25-32	25	6.9	32	6	2900	1.5	4.4	5.5
80ZX35-13	35	9.7	13	6	2900	3.4	1.9	3
80ZX43-17	43	12	17	6	2900	1.8	3.1	4
80ZX40-22	40	11.1	22	6	2900	1.9	4.4	5.5
80ZX50-25	50	13.9	25	6	2900	1.5	5.2	7.5
80ZX50-32	50	13.9	32	6	2900	1.5	6.8	7.5
80ZX60-55	60	16.7	55	6	2900	1.5	15	18.5
80ZX60-70	60	16.7	70	6	2900	1.2	20.1	22
100ZX100-20	100	27.8	20	6	2900	1.8	7.8	11
100ZX100-40	100	27.8	40	6	2900	1.8	16.3	22
100ZX100-65	100	27.8	65	6	2900	1.8	27.7	30
100ZX70-75	70	19.4	75	6	2900	1.8	24.3	30
150ZX170-55	170	47.2	55	5	2900	1.8	39.2	45
150ZX170-65	170	47.2	65	5	2900	1.3	46.3	55
150ZX160-80	160	44.4	80	5	2900	1.2	53.6	55
200ZX400-32	400	111.1	32	5	1450	2	52.1	55
200ZX280-63	280	77.8	63	5	1450	1.5	73.9	90
200ZX350-65	350	97.2	65	5	1450	1.5	97.2	110
250ZX550-32	550	152.8	32	5	1450	2	72.3	75
250ZX400-50	400	111.1	50	5	1450	2	80	90
250ZX450-55	450	125	55	5	1450	2	102.1	110
250ZX400-75	400	111.1	75	5	1450	1.5	125.6	132
300ZX600-32	600	166.7	32	5	1450	2	79.2	90
300ZX500-50	500	138.9	50	5	1450	2	104.6	110
300ZX550-55	550	152.8	55	5	1450	2	117.6	132

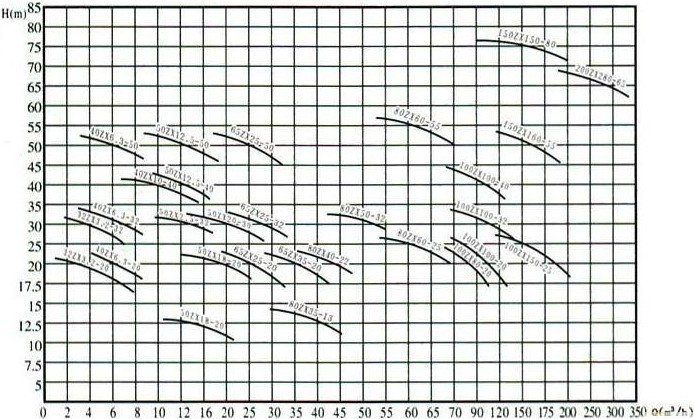

■ZX型自吸式单级离心泵性能图谱：
