企业名称 |
山东某空调零部件生产企业 |
|
加工零件 |
空调阀板 |
|
工件尺寸 |
外径92mm，厚2.2mm |
|
加工精度 |
要求平行度0.04mm，平面度0.08mm，表面粗糙度Rz3.2 |
|
效率要求 |
单件加工节拍30s以内 |
|
CPK要求 |
1.33 |

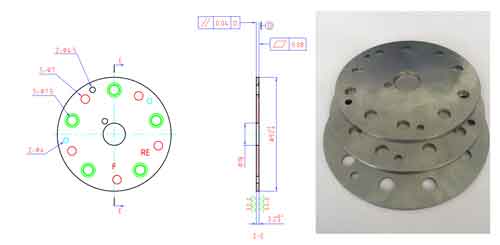

磨空调阀板工件及图纸
二、磨空调阀板数控双端面磨床加工方案：

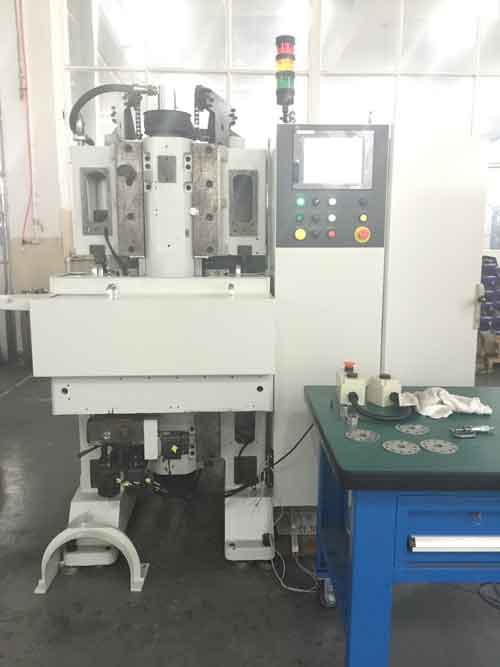

磨空调阀板数控双端面磨床（现场拍摄）
该磨床是典型的立轴双端面磨床，采用摆臂切入式磨削方式，可根据工件大小制作双工位或多工位卡盘，使上下料时间和磨削时间重叠，大大缩减了非磨时间。海默磨空调阀板数控双端面磨床，引进国外进口技术，加工高精度可与进口磨床相同。特别是针对空调阀板这种薄盘类工件，采取上下两个CBN砂轮同时磨削薄盘的两个平行端面，不仅可以保证加工精度，并且工件不容易变形、翘曲。

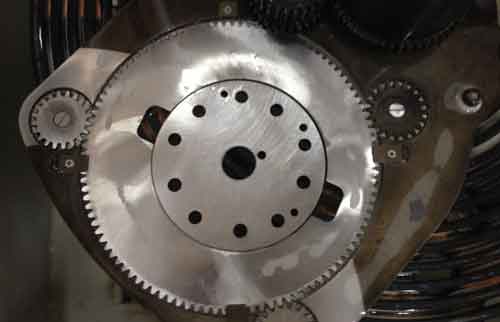

磨空调阀板数控双端面磨床磨削细节

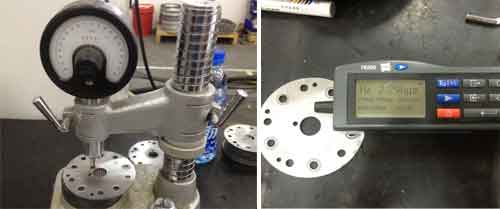

磨空调阀板数控双端面磨床检测图片
磨空调阀板数控双端面磨床，上下两个砂轮同时磨削工件的两个平行端面，属于高精度双端面磨床。空调阀板数控双端面磨床可加工精度0.002mm，加工节拍10-30s。
